一.专利号
201220578791.2
二.技术概要
本实用新型涉及铅蓄电池制造结构，借助一种免隔板的铅蓄电池的极群座架方式，使结构简单化，降低耗材同时提升了电池效率。
三.应用领域
适用于铅酸电池及周边设备企业，为铅蓄电池业提供一种结构更简单，工艺容易实现的制造方法，用于升级产品，减小体积提升容量，大大提升市场竞争力。
四.实用新型优点
为铅蓄电池尤其是管式电池提供一种结构简单，工艺容易实现的免常规隔板的电池制造技术，具有内阻低、充放电效率高、比能量和比功率高、可大电流快速充放电的明显优势。
五.实用新型摘要
铅蓄电池因材料来源广、安全可靠、性价比高、具有大容量、放电强度大等性能优势，且废弃资源可循环利用，在近年仍保持了广泛的市场；铅极板的制造主流为板状涂膏式，此外铅蓄电池通常还有一种管式结构。本技术源于管式电池的免隔板结构研究，同样适用于板式电池。伴随电动汽车对管式电池的大电流充放电能力提升要求，管式电池制造领域急需寻求一种降低隔离板内阻的技术，尤其是一种等效免隔离板的技术优化方案。
本实用新型提供了一种免隔板的铅蓄电池极群座架，其特征在于：所述极群座架1由位于上部的横向上筋条1 a、位于下部的横向下筋条1b和竖筋1c组成，上筋条和下筋条通过若干竖筋连接成框架，分别形成若干个插槽2，用于纵向插接固定正极板4和负极板3，所述的座架1在同一极群中至少设置一个。所述正极板3和负极板4构成的极群中，同一极群至少安装一个座架1，极群中的正负极板相对面中空，中空面积大于1/2；或者正负极板的中部空间填充多孔材料。本技术为铅蓄电池尤其是管式电池提供一种结构简单，工艺容易实现的极板隔离件以及结构连接方法，形成可等效免去隔离板的极群，从而运用这种极板隔离件和极群连接结构，制造出结构更合理、更省材料成本、内阻更低的铅蓄电池。

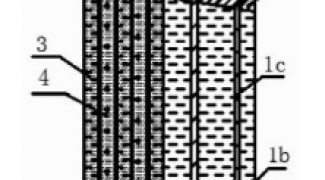

六.附图
1a、上筋条 1b、下筋条 1c、竖筋 3、负极板 4、正极板
